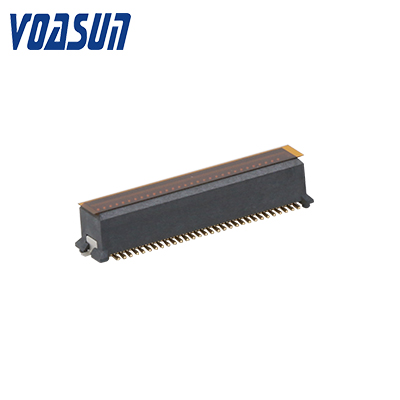

DY系列0.5毫米間距浮動連接器詳解
特點：
●XY方向上定位誤差偏移量士0.5毫米。
●高可靠性設計，有效接合長度僅1.25毫米。
●提供自動吸嘴區域。
●可選定位柱用于手動安裝。
●提供5種不同尺寸:60、80、 100、 120、
140腳。30、40、50腳和直角式正在開發中。
●9種接合高度:5、6、7、8、9、10、12、 13、
14毫米。
●符合RoHS標準。
規格：
●絕緣體材料:玻璃纖維LCP(UL 94V-0)、黑色
觸點材料:銅合金
●觸點表面處理:底層鍍鎳、表層鍍金
●緊固夾材料:銅合金
.緊固夾表面處理:底層鍍鎳、表層鍍金
●額定電流:每端子0.4A
●接觸電阻:80mQ以下
●介質耐電壓:200VAC(1分鐘)
●絕緣電阻:100M2以上(250V DC)
●工作溫度:-40°C至+85°C
浮動連接器：
在將連接器安裝到印刷電路板上之后，
兩個連接
器都有可能在水平和垂直方向(XY向)產生定位誤
差。此外，如果每個電路板在與連接器接合后都
用螺絲固定在箱體上，連接器必須能夠補償定位
誤差，因?yàn)樵趯⒙萁z旋緊到電路板的過程中會產
生間隙。能夠補償擺動引起的這些誤差或間隙的連接器稱為浮動連接器。DY系列是0.5距連接器，
具有士0.5毫米浮動機制，能夠確保足夠的定位誤差
作溫度:-40°C至+85°C
